母线槽

母线槽

  • 所属分类:低压母线槽CCX6、CCKX33系列
  • 浏览次数:
  • 发布日期:2021-01-27 16:30:19
  • 产品概述
  • 性能特点
  • 技术参数

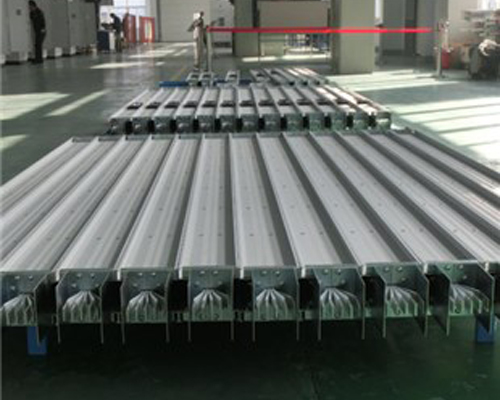

合金母线槽外壳采用铝镁合金型材,由两侧板和上下盖板而成,侧板上设计了散热片和燕尾槽,既有利于母线槽的散热,又加强了外壳刚度,也便于安装,同时减轻了母线槽重量,可大跨度设计和减少安装支架。

    传统的保护地线PE线放置在母线槽内一侧,由于电磁感应在保护地线上感应的故障电流经实测比理计算还要高出50%,同时三相导电排距PE间距不等,电感也不等,线路较长时,在故障电流下,三相严重不平衡。采用导电性能良好的非磁性材料铝合金外壳做保护地线,包围在导电排四周,由于它尽可能的靠近三相母排,可做到电抗最小,且保护地线与三相母排距离相等,电抗相同。这样无论是短时还是持续相对地短路故障,这种接地方式都比单独设置PE排好。因此国际电气技术委员会公布及提倡电汇排(母线槽)以外壳作为接地导体。

    把外壳与PE排合为一体,也避免了外壳与PE连接处因长期腐蚀,接触不良而产生接地连续性不良现象。
    在母线槽强制性标准GB7251.1的7.4条电击防护的7.4.3.1.5条中规定,如果采用的措施能够保证电路有持久良好的导电能力,而且载流容量足以承受成套设备中流过的接地故障电流,那么组装成套设备的各种金属部件则被认为能够有效地保证保护电路的连续性。在7.4.3.1.7表4中规定了保护导体截面积。在7.4.3.1.5(e)中规定如果将外壳当做保护电路的一部分使用时,其截面积与7.4.3.1.7中规定的最小载面积在导电能力方面应是等效的。


铝合金母线槽
