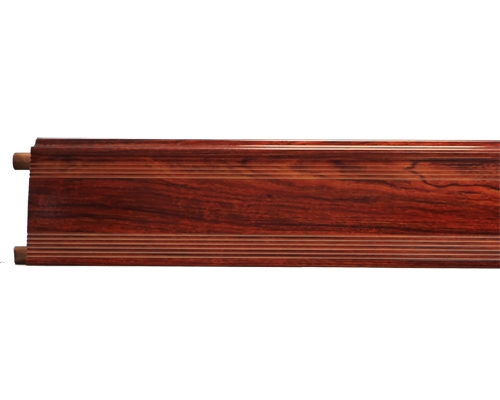

从横截面来看,目前踢脚线暖气片有三种不同的结构形式。
一是宽通道型。踢脚线散热器的水容量大,面板本身就是一个水道。因此,在同一高度,它具有较高的散热性和良好的加热效果。
二是水道与面板之间由多个翅片连接。有两种,是单通道,另是双通道。
水通道通过三个翅片与面板连接,传热迅速均匀。因此,与单点连接相比,散热量大,加热效果更好。
双通道踢脚线在单通道的基础上进行了改进。面板后面有两条水道。每个水道通过三个翅片与面板相连,共有六个翅片。这种结构的踢脚线散热器的导热性能优于单通道散热器,散热量较大。第三是一个简单的结构,水通道直接连接在面板的背面,或者水通道被从面板拉开,并通过中间的一个点连接。由于与面板连接的水槽中只有一个点,所以踢脚板散热器的导热性差,散热量相应降低,加热效果也比前两个差。

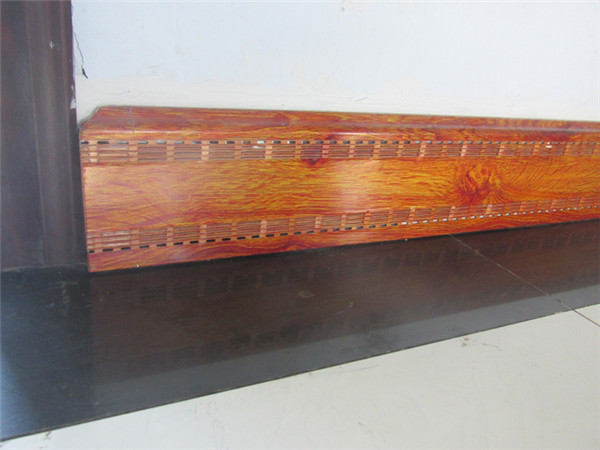

在相同高度、表面无对流孔的情况下,上述踢脚板散热器的散热效果和散热量由高到低依次为:宽通道、六肋双通道、三肋单通道和简单结构双通道,最差的是结构简单的单通道。
